ZP-127Z矿用自动喷雾降尘装置主控箱（以下简称主控箱）采用微电脑单片机智能控制电路，程序化自动控制，显示窗为液晶屏幕，对装置系统工作状态进行在线显示，实现人机界面交互；根据产生粉尘的工作地点和作业环境不同，配置烟雾、温度、热释电、触控、光控、声控、压力、开停、粉尘浓度等多种传感器。该装置适应面广，智能化、易操作，并采用自我设计且获得专利的高压电动球阀——适应的供水压力范围广、不受泥沙和污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠，使装置能够长期工作而无故障。
装置的执行标准为：GB 3836-2010《爆炸性气体环境用电气设备》、Q/HK001-2021《矿用自动喷雾降尘装置》。
二、装置组成

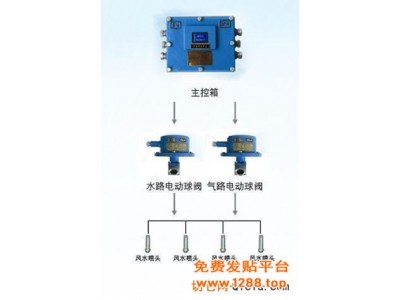

装置主要由主控箱1台、电动球阀2台(其中1台控气，1台控水)、热释光控传感器2台、遥控器1个、水幕（带水过滤器、气止回阀）1套组成。
三、型号命名
矿用自动喷雾降尘装置
Z P 127
电源电压，127V
喷雾
装置类产品
四、ZP127矿用自动喷雾降尘装置（大巷定时风水联动喷雾）介绍
1、用途及特点
风水联动自动喷雾降尘系统是一种新型、高效、低能耗、喷雾距离远的自动喷雾降尘装置。主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行气水混合雾化，形成比传统喷雾更细小的水雾，这种水雾是一种可以浮移动的薄雾团，这种薄雾团在空中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸附作用，从而达到佳的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少，是一种高效节能的高压远程自动喷雾降尘装置。
2、关联设备及附件
主控箱1台、电动球阀2台，热释电传感器2台、遥控器1个、水幕1套(带水过滤器和气止回阀）。
3、工作原理
定时喷雾降尘的时间和人过停喷的延时时间由遥控器调整（微电脑定时的设置方法见附录一），在所定时的时间段内（可以定在某一天或某几天，每天不多于20个时间段），主控箱同时控制高压风阀、高压水阀开启，将高压风、高压水输送到风水喷头(即气水喷头)进行喷雾降尘，喷雾工作至延时时间（延时可调）停止喷雾降尘实现人过停喷，人过后延时设定的延时时间后继续喷雾，一直喷到所设定的时间。
4、主要技术参数
1）、主控箱电源额定电压：127VAC；
2）、主控箱电源电压变化范围:标称值的80%-120%；
3）、主控箱本安输出电压：12VDC；
4）、主控箱本安大输出电流：0.65A；
5）、电动球阀动作额定电压：15VDC；
6）、电动球阀水压适用范围：0.2MPa～7MPa；
7）、传感器工作额定电压：12VDC；
8）、传感器输出信号：3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC；
9）、装置主控箱信号输入:高电平≥6.0V,低电平≤0.5V；
10）、动作控制时间：5s～1200s可调，误差±2s；
11）、适用水压：0.3～1.5MPa；
12）、适用风压：0.3～0.8MPa；
13）、水雾化颗粒：5～50μm；
14）、全尘降尘率：≥85%以上；
15）、喷雾形状：广角圆形；
16）、工作噪声：≤dB(A)；
17）、工作方式：连续。
5、安装示意图
注：2个热释光控传感器分别距水幕距离顺风侧 25 米、逆风侧 35 米。
五、适用环境
装置在下列环境可以正常工作：
1. 环境温度：0℃～+40℃；
2. 相对湿度：≤95%（+25℃）；
3. 大气压： 80KPa ～ 106KPa；
4. 含有瓦斯和煤尘爆炸危险的煤矿井下；
5. 无破坏金属和绝缘材料的腐蚀性气体、无淋水的场所；
6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。
六、安全使用须知
1、安装使用本产品，请首先阅读使用说明书。
2、严禁该产品在井下带电开盖！
3、严禁与其他未经防爆联检的设备连接！
4、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！
5、设备连接水压0.3～1.5MPa。
6、通电使用前，请检查电源电压与产品工作电压是否相符。
7、安装本机应注意装置的电源进线、电动球阀、各传感器的进出线以及接线方法是否正确，并应注意工作模式与延时时间是否与所选配的传感器配合适当、是否与工作条件和作业环境所要求的一致。
8、安装维修时应注意防止失爆（注意不要损伤主机的隔爆面、盖板要紧固、不得丢失引入装置中的密封圈，注意按照防爆要求拧紧接线螺母）！
七、喷雾装置主控制系统简介
1. 主控箱面板显示功能
主控箱上盖安装有液晶显示屏，就目前的工作模式、传感器和电动球阀的工作状态能直观的在液晶显示屏上显示。通过观察液晶屏所显示的内容，能及时了解装置的工作状态及配接设备的工作状态。
2. 主控箱控制主板功能
微电脑程序化自动控制；
蓝色背光液晶屏工作状态在线显示；
功能及喷雾延时遥控设置；
具有定时喷雾功能：可设定在某工作日或某天内、某个时段或多个时段的喷雾降尘；
具有红外热释电感应人过时停喷功能；
配套高压球阀通水口径大、耐水压力高、不易堵塞；
电动球阀执行机构具有电流限流自动保护功能；
本装置自带配套水幕，为避免喷嘴堵塞，水幕上带有水质过滤器；一站式全方位服务；
整套装置无需人工干预；人机界面交互；免维护；安全、实用、方便。
八、控制主板接线图（见图1）
本接线图适用于我公司生产的任何型号、功能的自动喷雾降尘装置，一改其它厂家一种功能的装置一种电路板的模式，使装置主控板具有统一性，便于安装、调试、维修、更换。
图1 主控箱主板接线图
接线方法：热释光控传感器工作电源+12V接主控板的+12V，GND接主控板的后一个GND，两个传感器的输出信号端OUT分别接控制主板的K1和K2，两个电动球阀工作电源+V分别接主控板的两个+15V，两个电动球阀GND都接主控板的前一个GND，两个电动球阀的控制信号线CTR都接主控板的QF1；127-L、127-N接交流电源127V，并将主控箱内外壳体良好接地。
九、安装与使用
装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供电系统实际情况安装主控箱、电动球阀、传感器、水幕等即可。主控箱和电动球阀、传感器之间的电源，必须严格按照接线图进行连接，并仔细检查无误后送电，该装置系统就能正常工作。注意主控箱内、外必须接地！
十、保养与维护注意事项
1、各种传感器应定期进行擦拭清理，特别是将热释光控传感器、光控传感器等传感器的透镜表面的煤尘擦洗干净，以保证探测距离。
2、产品在使用过程中，应定期检查装置工作是否正常；应定期清洗水质过滤器和喷头，应定期擦拭显示屏观察窗。
3、本系列装置使用与维护均有不同的要求，为了保证设备长期可靠的运行，应指定专职技术人员和电气安装工人负责它的技术工作，严禁其它人员安装或打开机壳。
十一、主要配件选配须知
电源保险管、电源变压器及两只限流电阻是主控制器的关键性部件，在选配部件时必须严格按照原型号规格、原生产厂家选配，建议直接到我厂配备。
十二、常见故障分析及故障排除
| 序号 | 故障原因 | 原因分析 | 解决办法 |
| 1 | 水幕停止 喷洒 | 供水干管无水 | 按水压要求恢复供水 |
| 水质过滤器或喷头完全堵塞 | 清冼水质过滤器或喷头 | ||
| 电动球阀有电但不动作 | 修理或更换电动球阀执行机构 | ||
| 有关传感器不正常工作 | 检修或更换传感器 | ||
| 主控电路不正常工作 | 检修或更换电路板 | ||
| 2 | 水幕长期喷洒 | 电源不正常，电动球阀无法正常工作 | 恢复正常供电 |
| 电动球阀损坏 | 检修或更换电动球阀 |
十三、订货须知
订货时请注明电源电压、防尘种类、使用地点及有关技术要求。
十四、开箱及检查
产品开箱检查应根据装箱单仔细核对箱内物品的名称、型号规格及数量，如有疑问，请与我公司售后服务部门联系。
十五、运输与贮存
包装好的产品适于公路、铁路、水路、航空运输。运输中要求防雨、防碰撞、防摔砸。产品应存放在通风良好和不含对产品有害气体的库房内。
十六、随机文件
安标**复印件1套；
防爆合格证复印件1套；
产品合格证1份；
装箱单1份；
使用说明书1册。
附录一 微电脑时控的设置方法
1、通电开机初始化之后，按遥控器“”键，出现输入有效电平定义菜单，如图所示：
按遥控面板上的数字键，可以对相应的输入端子定义有效电平，数字键“1”对应K1设置，“2”对应K2设置，“3”对应K3设置，“4”对应K4设置；然后按“”键或者“”键，选择高电平有效还是低电平有效；按“”键确认，并退出设置。默认是高电平有效，本公司主控装置配套传感器，设置为高电平有效。一般不必要重新设置，默认即可。
2、在出现输入有效电平定义菜单之后，按上升键又出现如下菜单：
5-工作模式,6-节能模式，7-标准时间，8-恢复出厂设定值菜单。按下相应的数字键，可以进行相应选项设置。
按数字键“5”进入工作模式设置。根据使用场合的需要，选择“大巷定时喷雾”工作模式。然后连续按“”键，进入喷雾时间段选项设置。如图所示：
程序可设置20个时间段，可根据需要灵活设置，每个界面出现4个时间段设置，总共4个界面，按“”键或者“”键可切换界面对其他时间段进行设置。其他时间段界面如图所示，
选择相应的时间段界面之后，这时按数字键“1”、“2”、“3”、“4”选择相应的行，这时相应的“时”位置处出现反白显示，然后通过按“”键或者“”键设置数值的大小，然后按“”键切换到“分”位置，再通过按“”键或者“”键设置数值的大小，再按“”键切换到下一个位置，这样可依次设置打开喷雾时间和关断喷雾时间。
连续按“”键，也可退出工作模式设置。
按“6”数字键，进入节能模式设置。在节能模式中，有两个选项，“是”或者“否”，按“”键或者“”键进行选择，然后按“”键保存设置。
按“7”数字键，选择“标准时间”设置。进入标准时间设置，连续按“”键，依次选定年、月、日、时、分、星期，然后通过按“”键或者“”键设置具体数值的大小。
如图所示：
连续按“”键，保存设置，后退出设置。进入当前工作状态页面。如图所示：
以上就是关于矿用喷雾降尘装置（大巷定时风水联动喷雾全部的内容，关注我们，带您了解更多相关内容。
